تفاوت شکل ظاهری انواع میلگرد A3 ،A2 ،A1 و A4
میلگرد یکی از مقاطع فولادی شناخته شده در ساختمان سازی است. با توجه به استانداردی که میلگرد به تولید می‌رسد، شکل ظاهری، خواص و محل استفاده از آن تغییر خواهد کرد. در کشور ایران پراستفاده‌ترین نوع میلگرد، میلگردهای آجدار هستند. این دسته از محصولات را برای افزایش استحکام در زمان ساخت سازه مورد استفاده قرار می‌دهند.
البته میلگردهای نوع آجدار تنها مقاطع تولید شده در ایران نیستند؛ میلگردهای آلیاژی (میلگرد CK45، ST52، ST37 و …)، ساده، آلومینیوم، استنلس استیل، گالوانیزه، میلگرد سیاه،GFPR و … از دیگر انواع این مقطع فولادی هستند. در این مقاله هدف اصلی تیم داربست سازه بست، آشنا کردن شما با انواع میلگردهای آجدار و بررسی تفاوت ظاهری و کاربردی آنهاست.
نصب داربست فوری

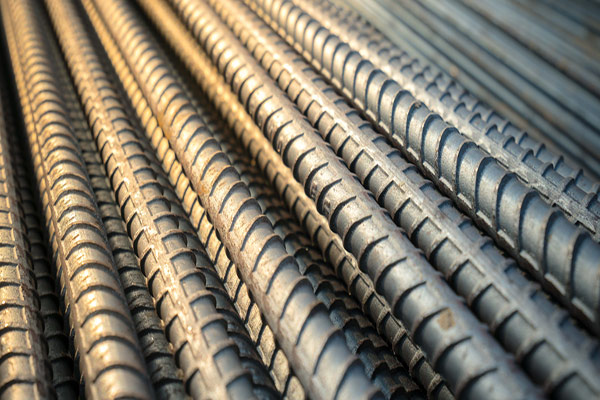

انواع میلگرد از نظر شکل ظاهری
پیش از بررسی خواص میلگردها، بهتر است تعریف کوتاهی از این مقاطع داشته باشیم. میلگرد فولادی با سطح مقطع دایره‌ای شکل است که نسبت طول به قطر آن بیشتر است. یکی از موارد استفاده از میلگرد در بتن است؛ بتن مقاومت فشاری بالایی دارد ولی مقاومت کششی آن بسیار کم است. به طور کلی مقاومت فشاری بتن حدود 10 برابر مقاومت کششی آن است؛ به همین دلیل استفاده از بتن در قطعات تحت فشار مانند ستون‌ها و پایه‌ها مناسب است.
در این میان پایین بودن مقاومت کششی بتن، موجب میشود که استفاده از آن بدون کمک در قطعاتی که به طور همزمان تحت تاثیر کشش و فشار هستند با محدودیت همراه باشد. میلگرد این محدودیت را برای بتن برطرف می‌کند! به این ترتیب جسم مرکبی از فولاد و بتن حاصل میشود که “بتن مسلح” یا “بتن آرمه” نام دارد. از نظر شکل ظاهری میلگردها به دو صورت با سطح رویه ساده (صاف) و آجدار تولید می‌شوند.
البته شما میتوانید میلگرد را از نظر ترکیب فولادی نیز دسته‌بندی کنید. چند نمونه از این میلگردها، میلگرد st37، فولاد vcn، میلگرد mo40 و … هستند که در بخش دیگری به توضیحشان می‌پردازیم. این محصول دارای جنس‌های مختلفی است که براساس کاربرد و خواص آن مصرف می‌گردد. با این حال پرمصرف‌ترین میلگردی که در صنعت کاربرد دارد با مشخصه فولادی معمولی بوده و شامل دسته‌بندی خاصی است.
طبقه بندی فولاد میلگرد به چه نحو است؟
این محصولات براساس مقدار معینی از مقاومتشان در برابر نیروی کششی طبقه بندی می‌شوند که در اصطلاح به آن مقاومت مشخصه فولاد می‌گویند.
در کارگاه ساختمانی از لحاظ رده مکانیکی یا شکل ظاهری به طور کلی به چهار دسته تقسیم بندی می‌شوند که تحت عناوین زیر هستند.
a1، a2، a3 و a4
A1 تا A4 نحوه تشخیص انواع میلگرد
نوع اول مقاطعی نرم و بدون آج ، نوع دوم نیمه سخت با آج ساده، نوع سوم سخت با آج پیچیده و چهارم مقاطع سخت با آج‌های مرکب هستند.
A1 تا A4 نحوه تشخیص انواع میلگرد
نوع اول مقاطعی نرم و بدون آج ، نوع دوم نیمه سخت با آج ساده، نوع سوم سخت با آج پیچیده و چهارم مقاطع سخت با آج‌های مرکب هستند.
میلگرد
طبقه بندی میلگردها از نظر شکل ظاهری
این محصولات براساس مقدار معینی از مقاومتشان در برابر نیروی کششی، طبقه‌بندی می‌شوند که در اصطلاح به آن مقاومت مشخصه فولاد می‌گویند. در استاندارد روسیه، میلگردها به انواع A1 و A2 و A3 تقسیم می‌شوند.
همچنین در کارگاه ساختمانی از لحاظ رده مکانیکی یا شکل ظاهری به طور کلی چهار دسته تقسیم‌بندی داریم که تحت عناوین a1، a2، a3 و a4 قابل شناسایی هستند. در ادامه قصد داریم شما را با انواع میلگرد آجدار و ساده آشنا کرده و مشخصات و ویژگیهای هر کدام را به طور دقیق بررسی کنیم.
میلگرد A1: (نرم بدون آج) اولین گروه، میلگردهای a1 هستند که اسم آئین‌نامه آن‌ها F240 یا رده مقاومتی 240 هستند که به میلگردهای A1 یا ساده معروفند و هیچ گونه شکل آج بر روی آن‌ها وجود ندارد. از لحاظ سختی در رسته میلگردهای نرم تقسیم‌بندی می‌شوند. میلگردهای A1 دارای ویژگیهای مختلفی هستند.
به طور مثال تنش جاری و گسیختگی این سری میلگردها به ترتیب 2300 و 3800 کیلوگرم بر سانتی‌متر مربع تعریف شده است. تغییرات پلاستیکی که در این میلگردها وجود دارد، نزدیک به 25 درصد ذکر شده است. از میلگردهای گرید A1 برای آهنگری و جوشکاری استفاده میشود. دلیل استفاده از این محصول برای جوشکاری، میزان کربن پایین در ترکیب شیمیایی میلگرد است.
میلگرد A2: (نیمه سخت با آج ساده) رده بعدی میلگردهای A2 هستند که به شکل آجدار بوده و از لحاظ طبقه‌بندی در رده S340 دسته‌بندی می‌شوند و جزء میلگردهای نیمه سخت هستند. یک محور در امتداد طولی بوده و یک سری دورپیچ به صورت مارپیچ، نسبت به این محور طولی قرار دارند.
این محصولات از لحاظ مقاومتی، نسبت به میلگردهای A1 مقاوم‌تر هستند. از لحاظ کاربرد در صنعت ساختمان نیز بیشتر در میلگردهایی که عملکرد برشی دارند مانند خاموت‌ها ، کمرکش‌های دیوارهای برشی قابل استفاده هستند. تنش جاری میلگرد A2 3000 کیلوگرم بر سانتی‌متر مربع و تنش گسیختگی آن 5000 کیلوگرم بر سانتی‌متر مربع است.
از دیگر ویژگیهای میلگرد آجدار گرید A2 می‌‌توان به میزان تغییر شکل پلاستیکی (19 درصد) اشاره کرد. از نظر کارشناسان، جوشکاری روی این گرید میلگرد کار درستی نیست و بهتر است صورت نگیرد. هرچند در صورت اجبار میتوانید میلگردهای A2 را نیز جوشکاری کنید.
میلگرد A3: (سخت با آج پیچیده) رده بعدی A3 بوده و میلگردهای آجدار با شکل آجدار مارپیچ هستند. از لحاظ سختی در رده نیمه سخت قرار دارند. شکل آج‌ها در این میلگرد نسبت به محور طولی به صورت جناقی (هشتی شکل) هستند و از لحاظ مقاومت نیز نسبت به میلگردهای A1 و A2 مقاومت بالاتری دارند. تنش جاری میلگرد 4000 کیلوگرم بر سانتی‌متر مربع و تنش گسیختگی 6000 کیلوگرم بر سانتی‌متر مربع هستند.
همچنین تنش نسبی پلاستیکی نیز 14 درصد بوده و به عنوان میلگرد خشک شناخته میشود. لازم به ذکر است که این دسته از میلگردها نیز قابلیت جوشکاری نداشته و به عنوان میلگردهای اصلی سازه و میلگردهای طولی تیرها و ستون‌ها مورداستفاده قرار می‌گیرند. میلگرد A3 در کارخانه‌های مختلف با قیمت‌‌ها و سایزهای مختلف در کشور ایران تولید میشود.
کاربرد میلگرد a1، a2، a3 و a4
میلگردهای معرفی شده، کاربردهای متفاوتی در ساخت و ساز و صنعت دارند. میلگردهای نوع a2 به دلیل شکل‌پذیری مناسبی که دارند معمولا در ستون، تیر و دیوار برشی مورد استفاده قرار می‌گیرند. برای فونداسیون میتوانید از هر دو میلگرد نوع a2 و a3 استفاده نمایید ولی برای ساخت پی، بهتر است برای آرماتورهای طولی از میلگرد a3 و برای آرماتورهای عرضی از میلگرد a2 استفاده کنید.
نکته‌ای که باید به آن توجه داشته باشید این است که به دلیل ترد بودن و شکل پذیری کم میلگردهای a3 استفاده از آن‌ها در مناطق مستعد زلزله و برای مواردی مانند ساخت ستون، دیوار برشی و تیر و تیرچه و دال ممنوع است. همچنین از میلگردهای A4 نیز در ساختمان سازی استفاده نکرده و برای کارهای سنگین مناسب‌تر هستند.
تفاوت میلگرد A2 و A3 چیست ؟
یکی از راه‌های شناسایی این دو محصول، شکل آج آن‌ها است. شکل آج A2 به صورت منفرد و موازی و در میلگرد A3 به صورت ضربدری و هفت و هشت است. در طراحی پی از محصول طولی A3 و میلگرد عرضی A2 استفاده میشود. میلگرد A3 تردتر و شکننده‌تر بوده ولی A2 انعطاف پذیرتر است.
اگر آج محصول به صورت فنری باشد از نوع A2 است. البته توجه داشته باشید که برای شناسایی نوع میلگرد، علاوه بر بررسی ظاهری آج، ترکیبات شیمیایی میلگرد را نیز بررسی کنید. دلیل تاکید بر تمام این بررسی‌‌ها، افراد سودجویی هستند که میلگردهایی با آج نوع A3 و ترکیبات آلیاژی میلگرد گرید A2 به بازار عرضه می‌‌کنند.
میلگرد A4: رده بعدی A4 بوده که جزو محصولات سخت محسوب شده و از لحاظ رده مقاومتی در آئین‌نامه از این میلگردها به عنوان میلگرد رده S500 یاد میشود. شکل آج‌ها به صورت آج مرکب نسبت به محور طولی است و از این طریق نسبت به سایر رده‌ها متمایز است.
استفاده از این میلگردها اخیرا در سازه‌ها کاربرد زیادی داشته و اگر در طراحی‌ها از این محصول استفاده کنیم نسبت به وزن مصرفی حدود 1 تا 2 کیلو در هر متر مربع وزن میلگرد در مجموع سبک سازی میشود. قیمت میلگرد A4 نسبت به دو نوع A2 و A3 بیشتر بوده و میزان آن به سایز آرماتور بستگی دارد.
